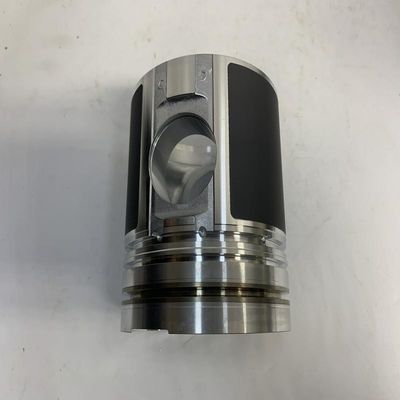

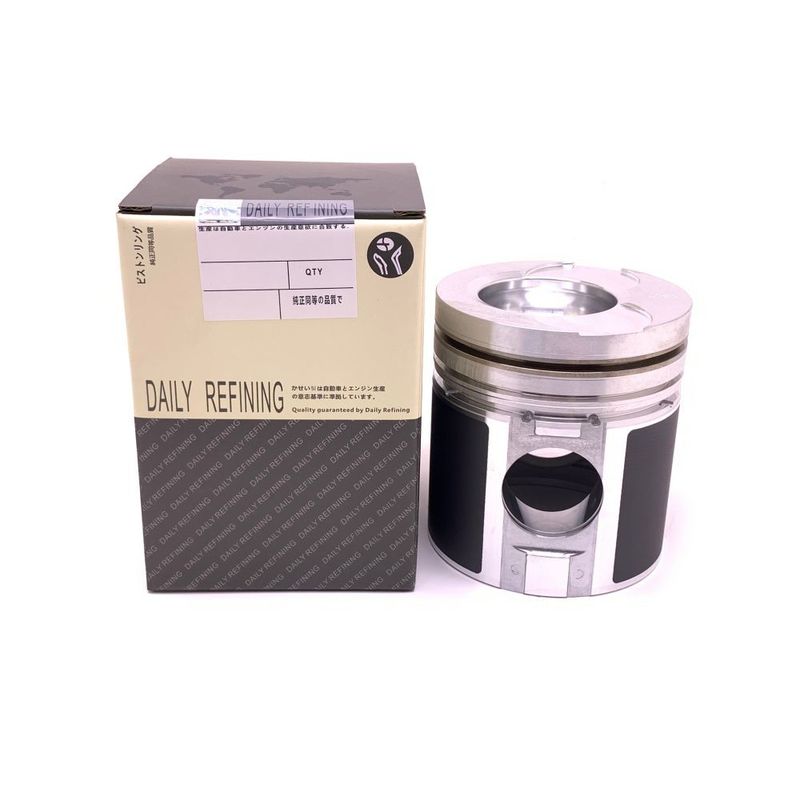

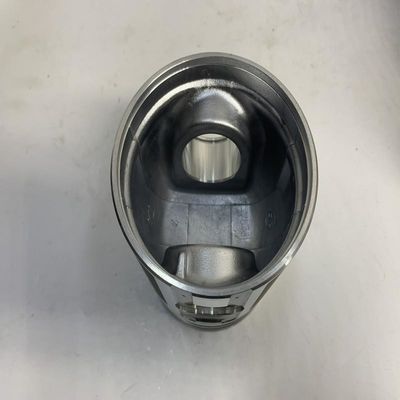

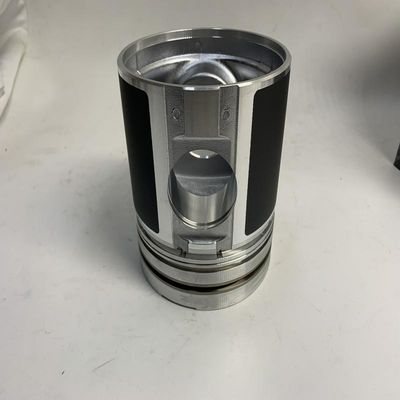

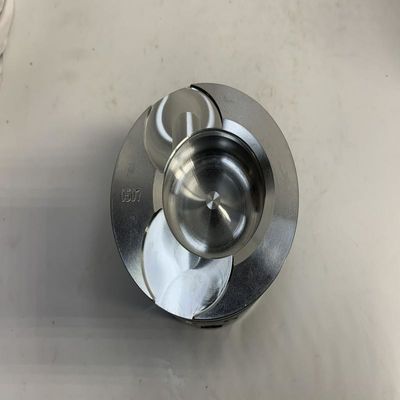

D1146 Bauteile für Bagger, Kolben 65.02501-0507

Produktbeschreibung

Informationen über den Kolben:

D1146 Überholungskasse
D1146 Kolbenring
D1146 Kolbenbaukasten
D1146 Zylindermotor Kolben
D1146 Zylinderumhüllung/Hülle
D1146 Vollverschlusssack
D1146 Zylinderkopfdichtung
D1146 Zylinderkopf
D1146 Zylinderblock
D1146 Motorenbaugruppe
D1146 Kammwelle
D1146 Kurbelwelle
D1146 Einlassventil
D1146 Abgasventil
D1146 Kurbelwelle
D1146 Ölpumpe

D1146 Verbindungsstange
D1146 Hauptlagergruppe
D1146 Befestigungssatz für Befestigungsstangen
D1146 Kraftstoffpumpe
D1146 Kraftstoffeinspritzpumpe

Verwandte Motorenprodukte:

Die Montagemethode des Kolbens und die Montagerichtung des Kolbens sind wie folgt:
1. Beschichten Sie den Kolben-Pin und Kolben-Pin-Loch mit Motorenöl, verbinden Sie den Kolben und Verbindungstäbe mit dem Kolben-Pin und dann installieren Sie den Kolben-Pin-Snap-Ring
2. den Kolbenring installieren. Drücken Sie auf die Wischklinge, den Ölring, die oberen Wischklingen, den zweiten Luftring und den ersten Luftring und installieren Sie jeden Ring nacheinander auf den Kolben;bei der Montage jedes LuftringesAchten Sie auf die Richtung des Kolbenrings.
Stagger die beiden Schaber und der Zylinder-Liner-Ring in einem bestimmten Winkel, der scharfe Winkel an der Schnittstelle des Zylinder-Liner-Rings zeigt auf die Spitze des Kolbens, und der erste Ring,der zweite Ring und der obere Schaber sind 120° oder 90° voneinander entfernt
3. Die obere Lagerhülle und die Verbindungsstiel zusammenstellen.
HINWEIS: Die Lücke an der Lagerplatte sollte sich mit der Lücke an der Verbindungsstiel ausrichten
4. Anbringen Sie Motoren-Schmieröl auf den Motorzylinder, halten Sie den Kolbenring mit einem speziellen Werkzeug, klopfen Sie mit einem Holzgriff auf den Kolbenkopf und installieren Sie die Kolbenverbindungsstange.
Anmerkung: Die gestrichelte Linie der Verbindungsstange sollte in Richtung des 1. Zylinders des Motors ausgerichtet sein und mit der Richtung des Pfeils auf der Oberseite des Kolbens übereinstimmen
5. Montieren Sie die Verbindungsstange unterhalb der Lagerhülle und die Verbindungsstange abdecken, und auf der inneren Oberfläche der Lagerhülle das Motorschmieröl auftragen.
HINWEIS: Die Lücke an der Lagerplatte sollte sich mit der Lücke an der Verbindungsstiel ausrichten
